二重管ストレーナ工法

単相式・複相式の代表的な工法名と特徴は以下のとおりです。

①二重管ストレーナ（単相式）注入工法

　主としてゲルタイムの短い注入材を注入するために開発された工法であり、注入材の地下水等による希釈や目的とする改良範囲以外への逸走等の発生度合いが小さく、また、土質性状にあまり左右される事なく、全体均一で確実な改良効果を期待することができるとともに、小規模機械・設備による施工が可能な工法である。

②二重管ストレーナ（複相式）注入工法

　同一注入孔において、ステップ毎に瞬結性注入材（ゲルタイム数秒程度）と緩結性注入材（ゲルタイム数分程度）を交互に注入する工法で、瞬結性注入材にて大きな空隙への充填並びにロッド周囲のパッカー効果をはかり、緩結性注入材にて土粒子間の浸透注入を行う工法である。

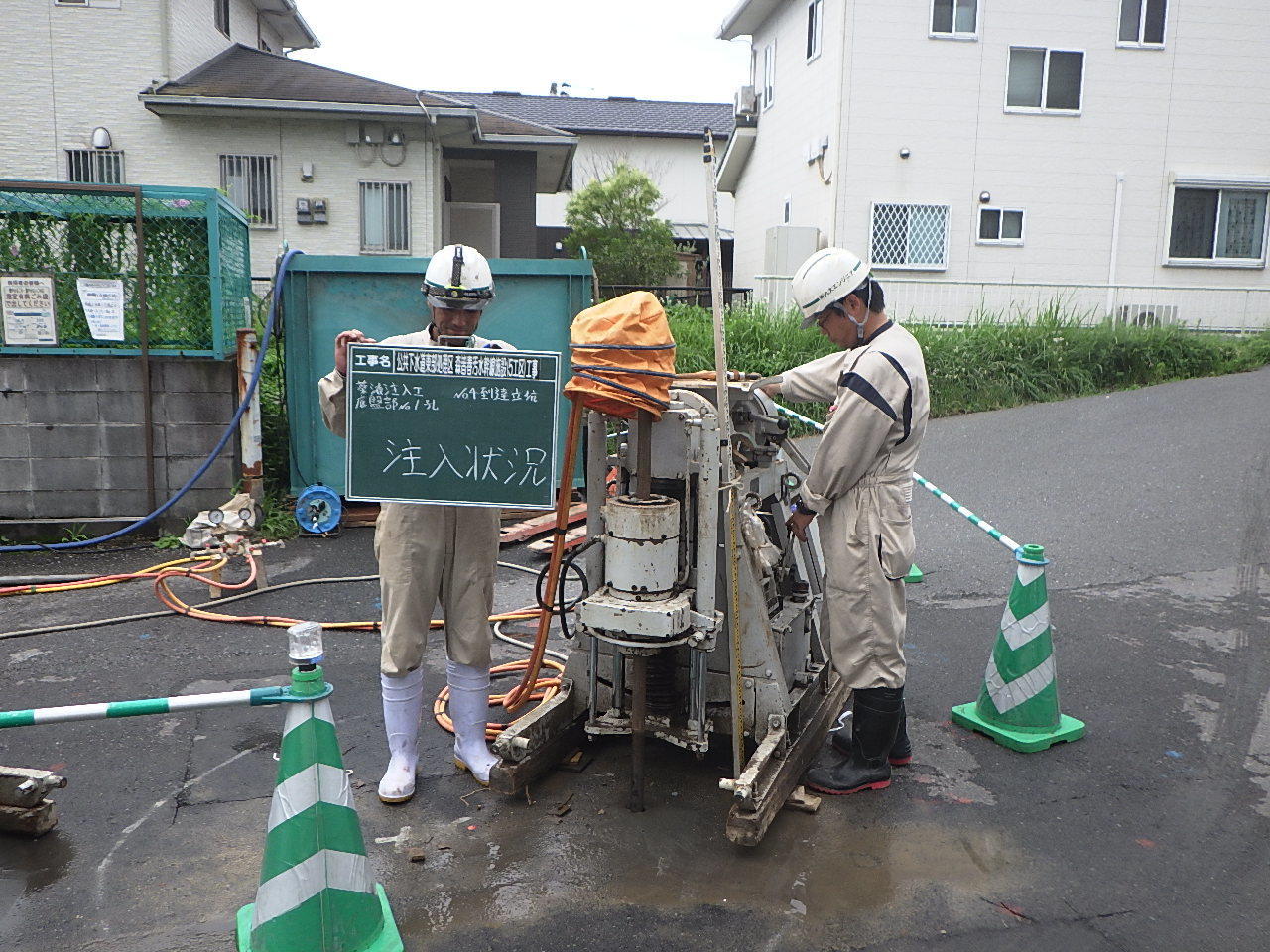

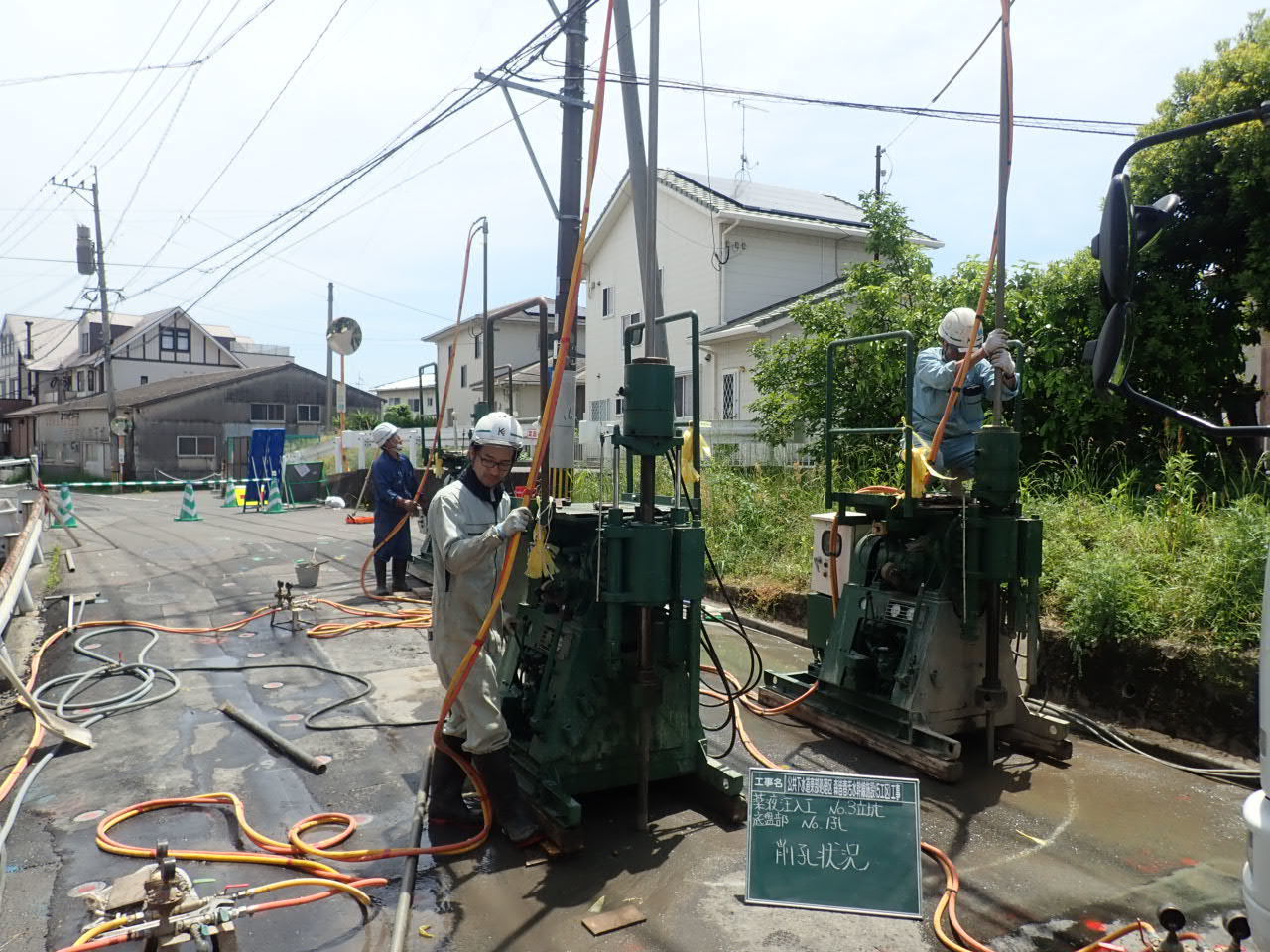

施工状況写真

①　観測井設置

ダブルパッカー工法の概要

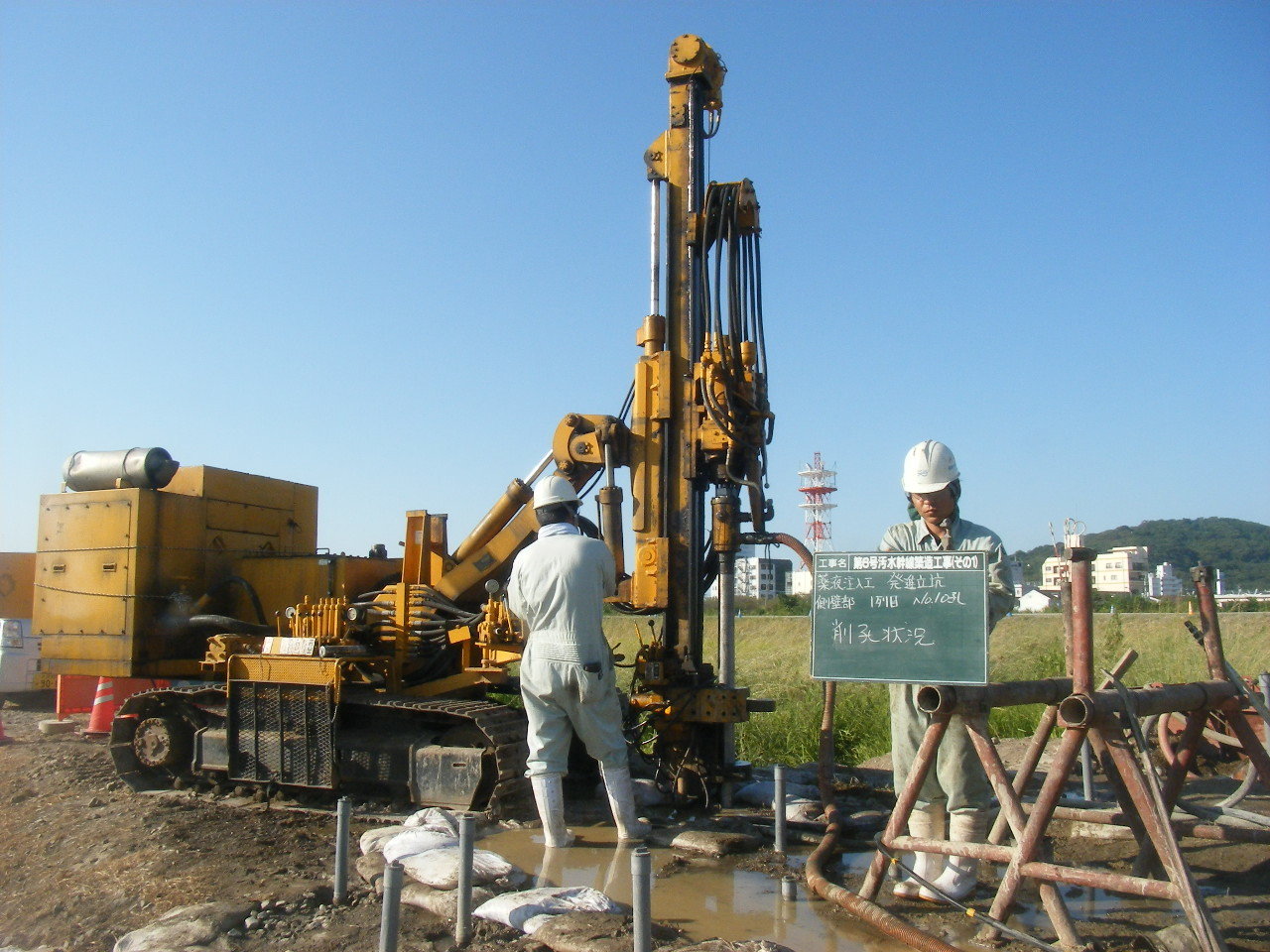

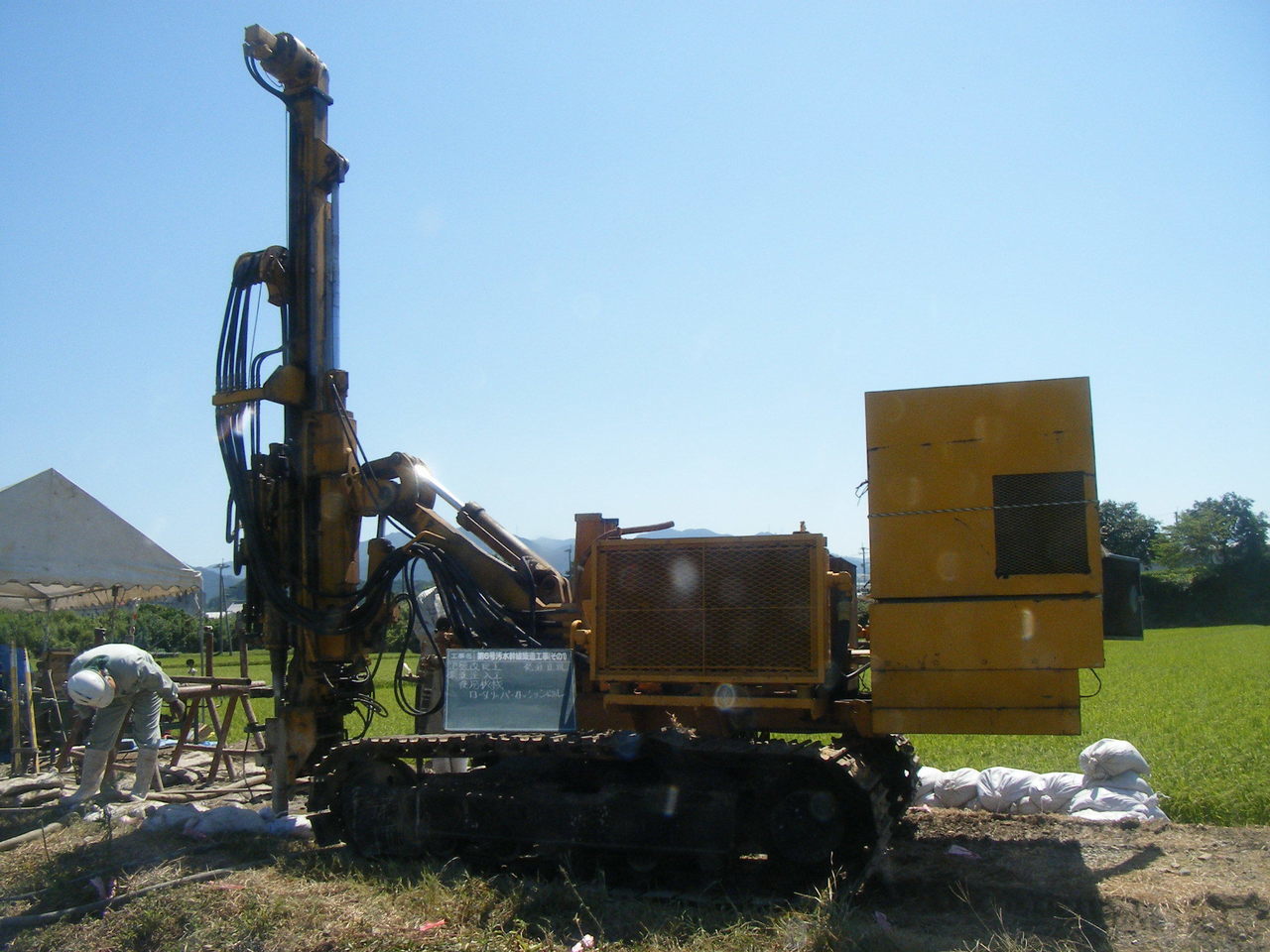

　φ100mm程度の孔径にて所定の深度まで削孔を行い、注入をおこなうためのマンシェットチューブを建込み一次注入材料懸濁型（セメント＋ベントナイト溶液）・二次注入材溶液型（緩結型又は長結型）の材料を用い、低吐出(６リットル/分から１０リットル/分）で注入する事により浸透固結させる工法である。

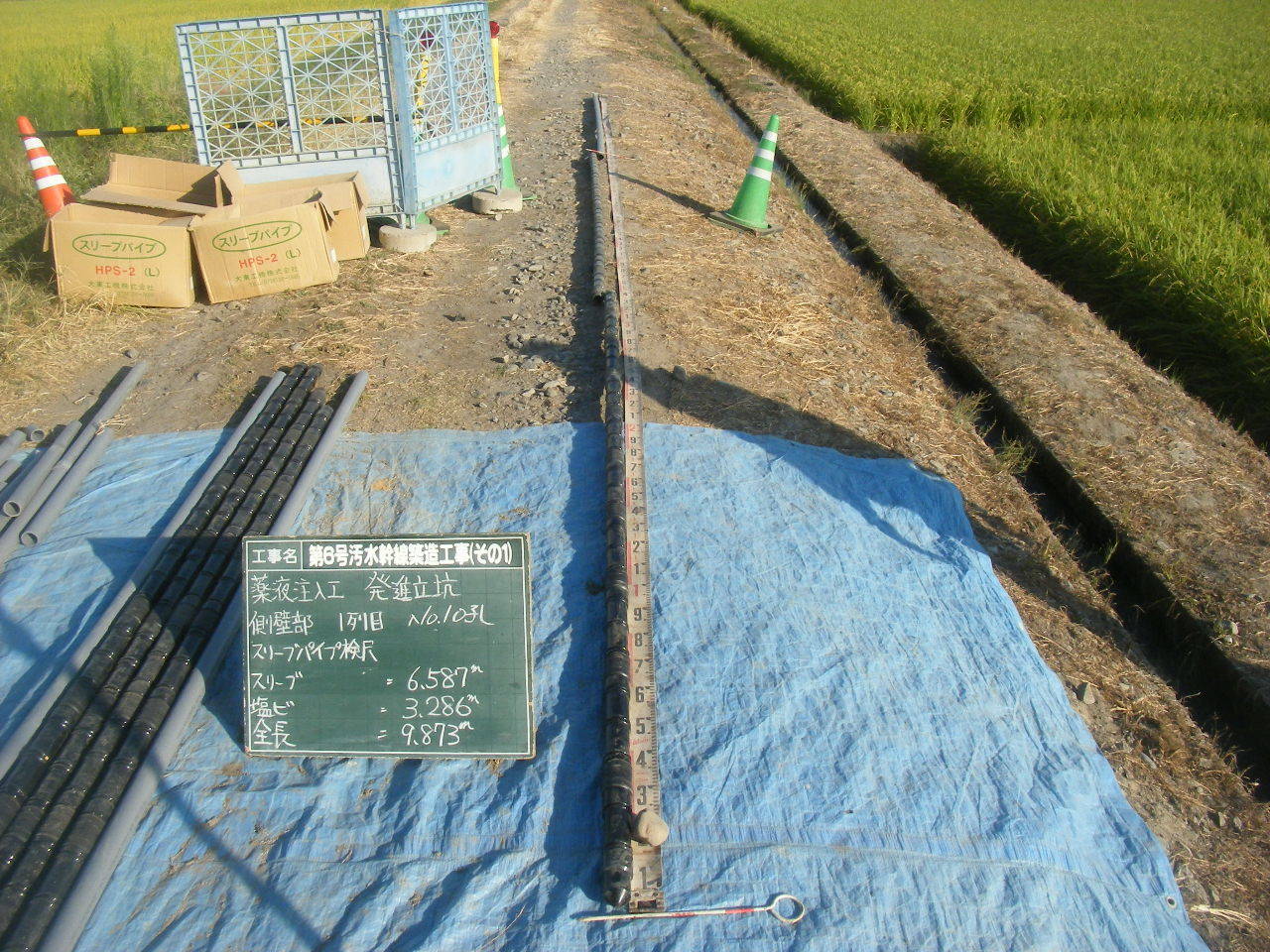

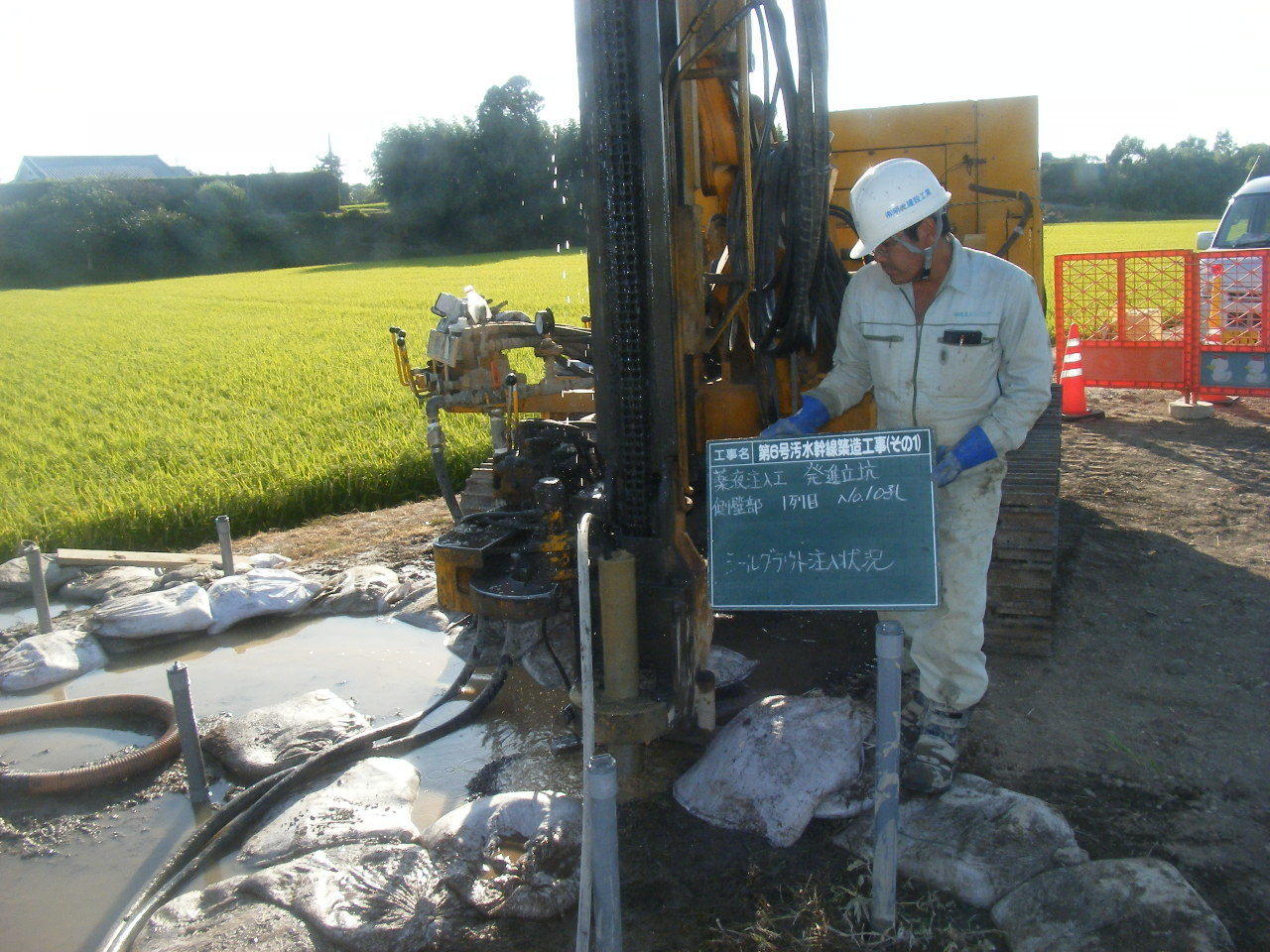

　注入間隔は33cm毎で、細かい注入範囲で改良が行えるとともに、マンシェットチューブ周囲はスリーブ材（セメント＋ベントナイト溶液）で充填する為、マンシェットチューブ周囲からの注入材漏出がなく、確実に対象地盤の改良が行える。

④ケーシングパイプ引抜き

⑤一次注入　スリーブパイプの中へパッカ付きの内管を挿入し、一次注入を行い地盤の均一化を図る

⑥二次注入　一次注入完了後、溶液型注入材にて浸透注入を行う

この工法の特徴として、
